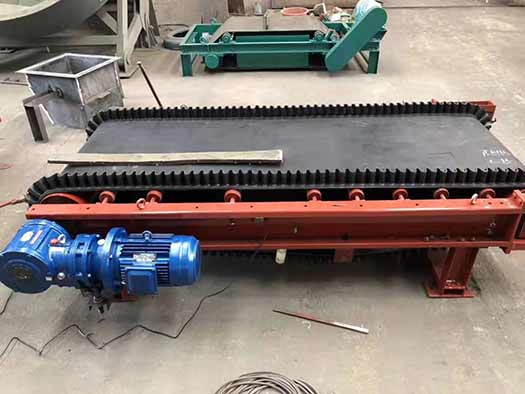

    本文我們來聊聊調速皮帶秤中計量監測系統的配置應用，該系統包括：皮帶秤及圖像校驗裝置，皮帶秤包括承載器、速度傳感器及電子稱重儀，圖像校驗裝置包括一號攝像儀、二號攝像儀及圖像處理儀，一號攝像儀和二號攝像儀沿皮帶運行方向依次安裝于垂直于皮帶表面的平面上；
    承載器的輸出端與電子稱重儀的一號輸入端連接，以將采集到的皮帶上物料的質量信號發送給電子稱重儀；
    速度傳感器的輸出端與電子稱重儀的二號輸入端連接，以將采集到的皮帶運行速度信號發送給電子稱重儀：
    電子稱重儀的通信端口與圖像處理儀的通信端口連接，以將采集到的皮帶上物料的質量信號、皮帶的運行速度信號發送給圖像處理儀；
    一號攝像儀和二號攝像儀的輸出端分別與圖像處理儀的一號、二號輸入端連接，以將采集到的皮帶工況圖像發送給圖像處理儀，皮帶的工況圖像包括物料在皮帶上的分布圖像。
    兩個攝像儀的視場重疊區域的寬度與皮帶的寬度相等，圖像處理儀包括：
    顯示器，用于顯示調速皮帶秤的工況圖像數據，皮帶秤的工況圖像數據包括皮帶單位長度上物料的體積、堆積密度及皮帶秤運行狀態。
    皮帶秤監測系統，還包括：
    電源，電源輸出端與承載器、電子稱重儀、速度傳感器、一號攝像儀、二號攝像儀及圖像處理儀的供電端連接，用于為承載器、電子稱重儀、速度傳感器、一號攝像儀、二號攝像儀及圖像處理儀提供電源。
    指示燈，與圖像處理儀的一號輸出端連接，用于指示皮帶秤的運行狀態，皮帶秤的運行狀態包括運行穩定或運行異常。
    校零裝置，零點校驗裝置的一號輸入端與圖像處理儀的二號輸出端連接，用于根據圖像處理儀的指示對皮帶秤進行零點校驗。
    綜上，調速皮帶秤計量監測系統，圖像處理儀根據兩個攝像儀采集的皮帶工況圖像，可確定皮帶上物料的體積，再結合電子稱重儀采集的皮帶上的物料的質量可確定皮帶上物料的堆積密度，進而可根據確定的物料的堆積密度與物料標定的堆積密度的關系，對皮帶秤計量的數據進行實時的校驗，提高了皮帶秤計量數據的可信度。
